國立屏東科技大學
可移轉專利技術摘要

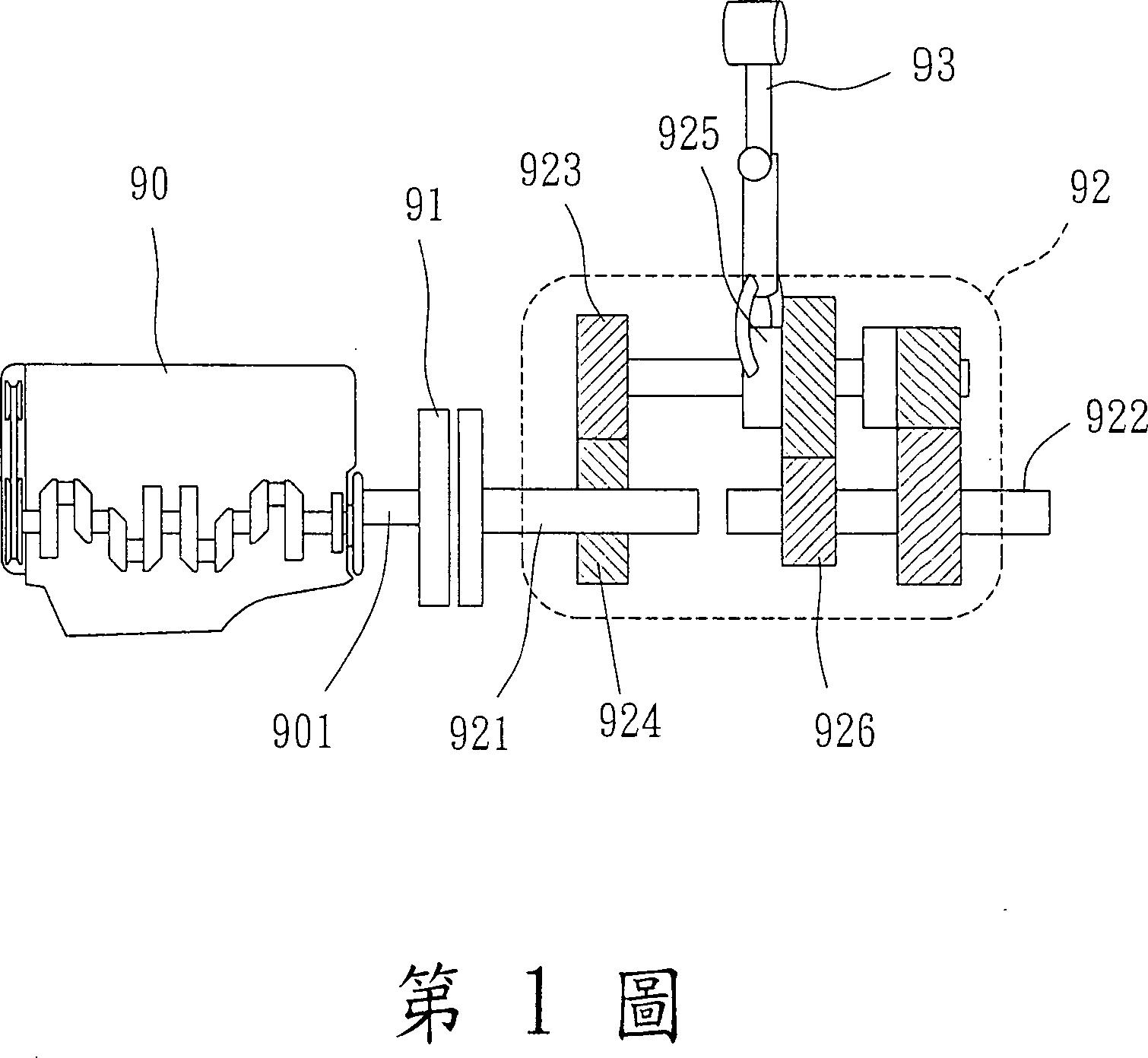

一種車輛換檔機構，包含一排桿裝置及一變速裝置，該排桿裝置輸出一檔位訊號，該變速裝置則依據該檔位訊號執行換檔動作。該變速裝置係於一輸入軸上設數個輸入齒輪，於一輸出軸上設數個輸出齒輪，且各該輸入齒輪及輸出齒輪可相互嚙合，該變速裝置另具有一換檔組件，該換檔組件具有一換檔馬達、一變速凸輪及數個變速撥桿，該換檔馬達係帶動該變速凸輪轉動，該變速凸輪外周面設有數個導引槽，各該導引槽係可導引各該變速撥桿於一軸上往復位移，進而透過各該變速撥桿帶動各該輸入齒輪或輸出齒輪呈軸向位移。
